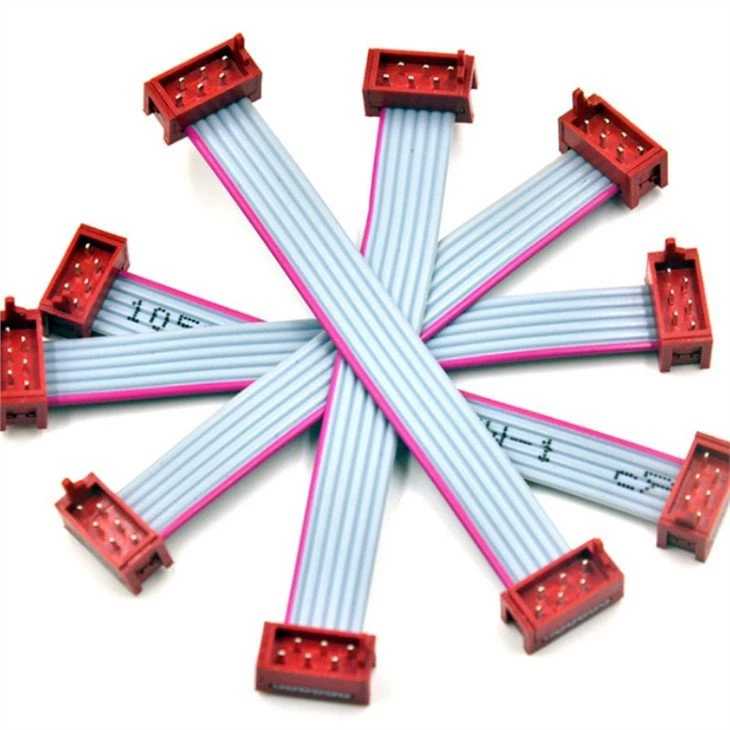

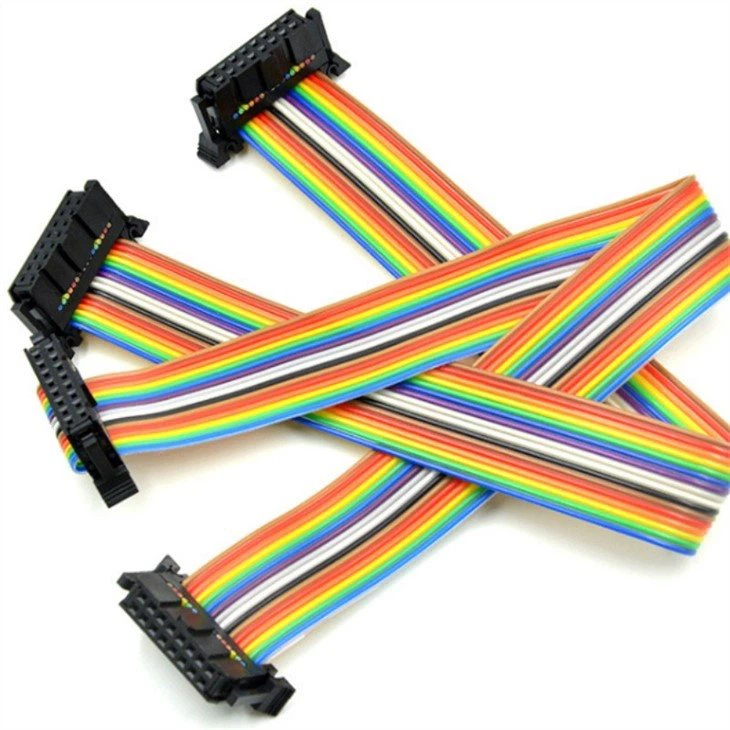

Συναρμολόγηση καλωδίου με εύκαμπτη κορδέλα

Η διάταξη καλωδίου Flexible Ribbon είναι ένα ευέλικτο και ουσιαστικό εξάρτημα στον κόσμο της ηλεκτρονικής συνδεσιμότητας. Αυτή η καινοτόμος λύση έχει σχεδιαστεί για να διευκολύνει την απρόσκοπτη μετάδοση δεδομένων και τη διανομή ισχύος, ενώ καλύπτει στενούς χώρους και περίπλοκες απαιτήσεις δρομολόγησης. Είναι σχεδιασμένο για να υπερέχει σε ένα ευρύ φάσμα εφαρμογών, καθιστώντας το μια απαραίτητη επιλογή για μηχανικούς και σχεδιαστές που αναζητούν αξιόπιστες λύσεις συνδεσιμότητας που εξοικονομούν χώρο.

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

Εφαρμογή σύνδεσης: IDC, JST ή οποιαδήποτε άλλη σύνδεση που καθορίζεται από τον πελάτη

Αριθμός καρφίτσας: 2 καρφίτσα-40

Καλώδιο: επίπεδο καλώδιο, έγχρωμο καλώδιο με κορδέλα

Αδιάβροχο επίπεδο: N/A

Αξιολόγηση τάσης: προσαρμοσμένη

Μήκος καλωδίου: προσαρμοσμένο

Στυλ UL: 2651, 2468, 1007 κ.λπ.

Αξιολόγηση θερμοκρασίας: -40 έως 105 μοίρες

Τυπικό: IPC-A-620/UL

Πιστοποίηση: RoHS/REACH/UL/CAS/VDE/CE

Περισσότερες υπηρεσίες: OEM/ODM

1. Ονομαστική θερμοκρασία: 80ºC

2.Ονομαστική τάση:300v

3.Στερεός ή στραγγισμένος, επικασσιτερωμένος ή γυμνός χάλκινος αγωγός 32-10AWG

4.Μόνωση PVC.

5. Περνάει VW-1 & FT1 δοκιμή κάθετης φλόγας

6.ομοιόμορφο πάχος μόνωσης του σύρματος για να εξασφαλιστεί η εύκολη απογύμνωση και κοπή

7.Περίβαση περιβαλλοντικών δοκιμών ROHS

Φύλλο δεδομένων:

AWM 1007
Αγωγός			Μόνωση
AWG	Κατασκευή (Αρ./mm)	Ντία. (mm)	Πάχος (mm)	O.D. (mm)
26	1/0.404	0.40	0.43	1.25
	7/0.16	0.48	0.41	1.30
24	1/0.511	0.51	0.42	1.35
	11/0.16	0.61	0.40	1.40
22	1/0.643	0.64	0.43	1.50
	17/0.16	0.76	0.42	1.60

Κατάλληλος σύνδεσμος: Σύνδεσμος IDC ή άλλοι ακροδέκτες πτύχωσης

1, Επίπεδη προδιαγραφή καλωδίου

Ονομασία προϊόντος	IDC επίπεδη κορδέλα καλώδιο
Τύπος	καλώδιο IDC
Αριθμός PIN	6 / 8 /10 /12/ 14 / 16 / 20 / 50 / 60, περισσότερες επιλογές
Πίσσα	1,7/2.0/2,54 χλστ
Μήκος	Ανά απαίτηση πελάτη
Αντοχή τάσης	300V
Ελεγχος ποιότητας	100% δοκιμή breakover
	100% επιθεώρηση πτύχωσης
	100% επιθεώρηση μεγέθους
	100% οπτικός έλεγχος
Εφαρμογή	Ηλεκτρονικά, Αυτοκίνητα, Μεταφορές, Ιατρική, Εξερεύνηση Πετρελαίου, Στρατιωτική Βιομηχανία,
	Αεροπορία, Βιομηχανίες Θαλάσσιας Εξερεύνησης, Συσκευή Μετρό, Συσκευή Τράπεζας, Έργο Δικτύου
Πιστοποίηση	CE, ISO, RoHS, SGS κ.λπ

2, Κατάλληλη υποδοχή: υποδοχή IDC, με διαφορετικές θέσεις και θύρες.

Εφαρμογές:

• Consumer Electronics: Ιδανικό για εφαρμογές σε smartphone, tablet, φορητούς υπολογιστές και άλλες φορητές συσκευές.

• Αυτοκίνητο: Εξασφαλίζει αξιόπιστη συνδεσιμότητα σε συστήματα ενημέρωσης και ψυχαγωγίας αυτοκινήτου, πίνακες ελέγχου και αισθητήρες.

• Βιομηχανικός εξοπλισμός: Χρησιμοποιείται στη ρομποτική, στον αυτοματισμό εργοστασίων και στα μηχανήματα.

• Ιατρικές συσκευές: Παρέχει ευελιξία στον ιατρικό εξοπλισμό όπου ο χώρος και η αξιοπιστία είναι πρωταρχικής σημασίας.

Το Flexible Ribbon Cable Assembly είναι η λύση επιλογής για μηχανικούς, σχεδιαστές και κατασκευαστές που αναζητούν μια αξιόπιστη, αποδοτική στον χώρο και εξαιρετικά προσαρμόσιμη λύση συνδεσιμότητας. Επικοινωνήστε μαζί μας σήμερα για να συζητήσουμε τις συγκεκριμένες απαιτήσεις σας και να ανακαλύψουμε πώς αυτό το ευέλικτο στοιχείο μπορεί να βελτιώσει τα έργα σας.
