Κατά την επιλογή καλωδίων και οδηγών καλωδίων, είναι απαραίτητο να λάβετε υπόψη την ελάχιστη ακτίνα κάμψης

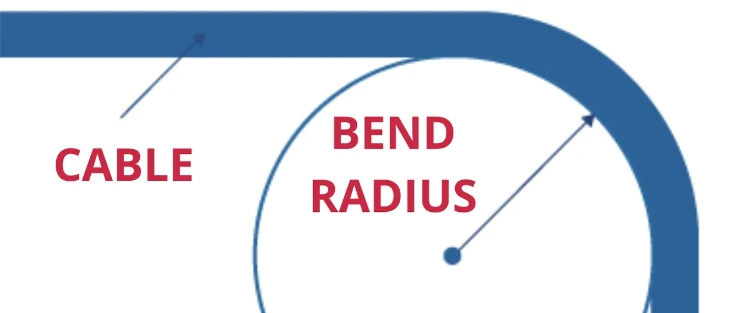

Η ελάχιστη ακτίνα κάμψης αναφέρεται στην ελάχιστη ακτίνα στην οποία ένα αντικείμενο μπορεί να λυγίσει. Σε πολλές εφαρμογές χρησιμοποιούνται οδηγοί καλωδίων, οπότε τίθεται το ερώτημα: πώς πρέπει να προσδιορίζεται η ακτίνα κάμψης του καλωδίου ή του οδηγού καλωδίου;
Υπάρχουν διάφορες μέθοδοι για να παρατείνετε τη διάρκεια ζωής των καλωδίων κατά την επιλογή ενός συστήματος διαχείρισης καλωδίων. Μία από τις πιο αποτελεσματικές μεθόδους είναι η επιλογή μιας συσκευής οδηγού καλωδίου με κατάλληλη ακτίνα κάμψης. Κατά τη διάρκεια αυτής της διαδικασίας, είναι απαραίτητο να διασφαλιστεί ότι η ακτίνα κάμψης της συσκευής οδηγού καλωδίου (εξαιρουμένων των εφαρμογών με περιορισμένο χώρο) είναι μεγαλύτερη από τη συνιστώμενη ελάχιστη ακτίνα κάμψης για το καλώδιο. Επομένως, προκειμένου να διασφαλιστεί η μεγάλη διάρκεια ζωής και η αξιόπιστη απόδοση του καλωδίου, ένα βασικό είναι να επιλέξετε μια κατάλληλη ακτίνα για τη συσκευή οδηγού καλωδίου. Σε γενικές γραμμές, όλες οι συσκευές καθοδήγησης καλωδίων έχουν πολλές ακτίνες κάμψης για να διαλέξετε και οι κατασκευαστές συνιστούν την ελάχιστη ακτίνα κάμψης. Το μέγεθος της ακτίνας που επιλέγεται για τη συσκευή οδηγού καλωδίου εξαρτάται από το καλώδιο με τη μεγαλύτερη διάμετρο.
Γενικοί κανόνες και συστάσεις για την επιλογή ακτίνας
Προτείνουμε η ακτίνα κάμψης των καλωδίων ή των οδηγών καλωδίων να μην είναι μικρότερη από την ελάχιστη ακτίνα που συνιστά ο κατασκευαστής και η επιλογή της μέγιστης ακτίνας είναι η βέλτιστη. Σε γενικές γραμμές, τα καλώδια εύκαμπτης κίνησης πρέπει να έχουν υποστήριξη για να διασφαλίζεται ότι η σύνδεση δεν υπόκειται σε μηχανική καταπόνηση και να αποφεύγεται η έντονη κάμψη του καλωδίου. Εάν το σύστημα είναι διατεταγμένο σε βρόχο, πρέπει να διασφαλίσει ότι η ακτίνα κάμψης του είναι τουλάχιστον 10 φορές η διάμετρος του καλωδίου. Όσο μεγαλύτερη είναι η ακτίνα του συστήματος, τόσο λιγότερη πίεση υφίσταται το καλώδιο και τόσο μεγαλύτερη είναι η διάρκεια ζωής του καλωδίου. Επιπλέον, πρέπει να σημειωθεί ότι η ελάχιστη ακτίνα κάμψης του καλωδίου προσδιορίζεται συνήθως σε ένα συγκεκριμένο εύρος θερμοκρασίας. Επομένως, απαιτείται ιδιαίτερη προσοχή όταν η θερμοκρασία περιβάλλοντος φτάνει ή υπερβαίνει αυτό το εύρος θερμοκρασίας.
Αυτό είναι ιδιαίτερα σημαντικό σε εφαρμογές εξαιρετικά χαμηλών θερμοκρασιών, καθώς τα θερμοπλαστικά καλώδια είναι επιρρεπή σε σκλήρυνση σε ψυχρά περιβάλλοντα. Ένα σκληρυμένο καλώδιο θα απαιτεί μεγαλύτερη ακτίνα οδηγού καλωδίου, καθιστώντας το επιρρεπές σε μηχανικά σφάλματα. Ως εκ τούτου, συνιστούμε τη χρήση καλωδίων με περιβλήματα PUR ή TPE όσο το δυνατόν περισσότερο σε περιβάλλοντα χαμηλής θερμοκρασίας ή να συμβουλευτείτε απευθείας τον κατασκευαστή για συμβουλές σχετικά με την ακτίνα κάμψης. Για εφαρμογές με περιορισμένο χώρο, η ακτίνα της διάταξης οδηγού καλωδίου πρέπει να είναι μικρότερη από τη συνιστώμενη ελάχιστη ακτίνα κάμψης του γεμισμένου αγωγού. Αυτό δεν είναι απόλυτο και, εάν είναι αναπόφευκτο, θα πρέπει να χρησιμοποιούνται καλώδια που έχουν σχεδιαστεί ειδικά για εφαρμογές μικρής ακτίνας κάμψης. Η σειρά καλωδίων υψηλής ευελιξίας EGGS Chainflex περιλαμβάνει διάφορους τύπους και μοντέλα καλωδίων, όπως καλώδια ελέγχου βαρέως τύπου, καλώδια σερβομηχανισμού και τροφοδοσίας, καλώδια ρομπότ, καλώδια κωδικοποιητή, καλώδια διαύλου και καλώδια δεδομένων, τα οποία μπορούν να χρησιμοποιηθούν αξιόπιστα σε απαιτητικά περιβάλλοντα και έχουν μεγάλη διάρκεια ζωής.
Κανονικά προτείνουμε στον πελάτη να κάνει μια ελάχιστη ακτινοβολία κάμψης=5* σύρμα OD για στατική εφαρμογή, εάν για κινητή εφαρμογή, η ράβδος κάμψης θα μπορούσε να είναι υψηλότερη, ίσως να πάει σε 10 * OD καλωδίου, ακόμη μεγαλύτερη. Εξαρτάται από τις λεπτομέρειες της εφαρμογής.
